您现在的位置:首页 > 产品中心 > 蝶阀系列 > 伸缩蝶阀 > SD43F法兰式伸缩蝶阀

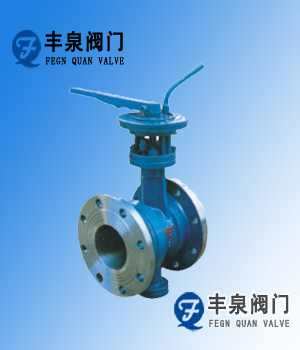

法兰式伸缩蝶阀

  • 更新时间:  2017-08-26
  • 产品型号:  SD43F
  • 简单描述
  • 法兰式伸缩蝶阀选用于食品、饮料、医药、化工等纯净管路及工业 、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
详细介绍
品牌丰泉阀门

SD43F手动法兰式伸缩蝶阀用途及特点

涡轮蝶阀,电动蝶阀,气动蝶阀

法兰式伸缩蝶阀选用于食品、饮料、医药、化工等纯净管路及工业 、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

二、用途及特点:

伸缩蝶阀适用于温度≤80,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。其主要特点为:
1、设计新颖、合理,结构独特,重量轻,操作方便,启闭快速;
2伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便;
3、密封部位可调节更换,密封性能可靠等特点。

手动采用标准

法兰连接尺寸:GB9115-88 GB17241.6-98

                     GB91113-88 GB4216-84

                    度:GB12221-89

                     验:GB/T13927-92

四、主要技术参数:

公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力
Ps(MPa)

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用温度

≤80℃

适用介质

空气、水、蒸汽、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

五、主要零件的材质:

零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

橡胶、聚四氟、聚内脂、不锈钢

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

伸缩管

铸铁、铸钢、不锈钢、铬钼钢

填料

柔性石墨

六、SDtd43H/F/X-6/10/16系列连接尺寸:

公称通径

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

H

H1

设计zui大长度

设计zui小长度

设计长度

L2

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

325

240

163

138

151

265

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

2 1/2

340

250

188

152

170

265

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

3

355

255

192

162

177

320

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

4

400

275

215

175

205

320

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

5

435

300

230

185

215

340

240

200

176

8-18

250

210

184

8-18

250

210

184

8-18

150

6

455

310

240

195

225

390

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22
