真空截止阀.铸钢真空截止阀

  • 更新时间:  2017-08-10
  • 产品型号:  NKJ61H
  • 简单描述
  • 真空截止阀.铸钢真空截止阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
详细介绍
品牌丰泉阀门



产品名称:真空截止阀.铸钢真空截止阀

【打印】 【返回】

产品型号:NKJ61H        产品类别:(截止阀)系列 →




产品介绍:  真空截止阀.铸钢真空截止阀



















主要结构特点及用途

1、本系列阀门主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便,使用寿命长。
4、阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

阀门结构型式 Valve ctrucure type

NKJ61型真空隔离截止阀;

NKJ61型阀门主要性能规范



产品类型
Product type
壳体强度试验/MPa
Sheli strangth test
上密封试验/MPa
Back seal test
密封试验/MPa
Seal test
适用介质
Applicable
medium
适用温度/℃
Applicable
temperature
NKJ61H-406.O4.44.4水、蒸汽、空气
Water、Steam、Air
  ≤425
NKJ61H-64967.O7.O
NKJ61H-10015.O11.011.O
NKJ61Y-40l6.O4.44.4水、蒸汽、空气
Water、Steam、Air
  ≤550
NKJ61Y-64l9.67.07.O
NKJ61Y-1OOI15.O11.O11.O











·主要零件材料 Material for Main Parts



零件名称
Part name
阀体、阀盖 Body Bonnet阀杆
Valve Stem



阀瓣 Disc

密封面
Sealing face
阀杆螺母
Yokenut
填料
Packing
紧固件
Fasteher
NKJ61H-C型25或WCB铬不锈钢
Crstain
mless
teel
铬不锈钢
Crstain
mless
steel



H:合金钢
H:alloy steel





铝青铜
AI
bronze





膨胀复合石墨
Expanding
compound
graphlte

优质碳钢
High-grade
carbon
steel
NKJ61Y-l型铬钼钢
Cr.Mo steel
20CrlM01vA 或38CrMoAlA12CrlMo 1VAY:硬质合金
Y:oarbide alloy



铬钼钢
Cr.Mo steel

·真空隔离截止阀

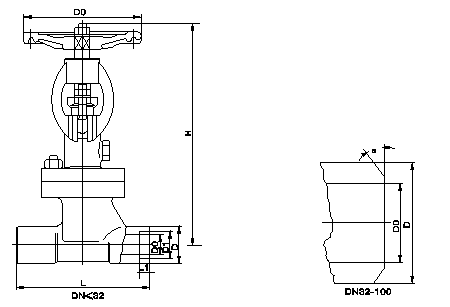

·主要尺寸及重量 Main dimensions and weight

公称通径
DN/mm
Nominal
diameter
公称压力
PN/MPa
Nominal
pressure



主要外形尺寸和连接尺寸/mm
Main extemal and connectingd mensions

LHDD0D1L1αW
1O4.0130245361118.41O-120
15130245361622.51O-120
20150265442128.511-160
25160270482634.512-200
321802854834--37o30'200
402003205540--37o30'240
502303656448--37o30'320
6529041O8266--37o30'300
8031O4309578--37o30'300
1003504701171OO--37o30'350
125400500143126--37o30'350
150480533167150--37o30'400
1O6.4130245361O18.41O-120
15130245361522.51O-120
20150265442028.511-160
25160270482534.512-200
321802804833--37o30'200
402003205539--37o30'240
502303656448--37o30'320
6529041O8265--37o30'320
8031O4309576--37o30'360
10035047011798--37o30'400
125480500143123--37o30'400
150480533167148--37o30'500
1O10.O130245361O18.41O-120
15130245361422.51O-120
20150265442028.511-160
25160270482534.512-200
321802854832--37o30'200
402003205538--37o30'240
502303556448--37o30'320
6529041O8263--37o30'320
8031O4309574--37o30'360
1OO35047011797--37o30'400
125400500143123--37o30'400
150480533167148--37o30'500

注:PN4.0(40)阀门允许作为PN1.0(10)、PN1.6(16)、PN2.5(25)压力级选用
