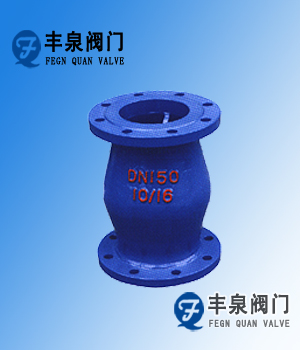

微阻球形止回阀

  • 更新时间:  2017-10-29
  • 产品型号:  HQ44X
  • 简单描述
  • 微阻球形止回阀,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。
详细介绍
品牌丰泉阀门

HQ44X微阻球形止回阀

HQ44X微阻球形止回阀



一、产品概述

  ,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。

二、主要技术参数

公称压力:1.0~1.6MPa

公称通经:50~1000mm

适用介质:水及弱腐蚀性流体

适用温度:0~80℃

法兰标准:GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598



三、主要零部件材料

零件名称

阀体

阀瓣

阀座

弹簧

材料

铸铁、球铁、铸钢

铸铜、不锈钢

铜、不锈钢

不锈钢

四、主要外形连接尺寸                  单位:mm

DNmm

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

L

203

216

241

292

330

356

495

622

698

781

914

978

978

1295

1448

1600

1760

1900

H

180

210

225

245

280

320

380

450

470

500

















H1













510

570

640

715

815

825

980

1155

1260

1350

1660

1700
